Relevé par scan 3D à Rouen : La rénovation au service du logement social
Projet : Relevé 3D d’un bâtiment historique pour une transformation en logements sociaux
Suite à la récemment acquisition de l’ancienne sous-préfecture de Bernay par un bailleur social, le bâtiment datant de la fin du 18e siècle va se voir transformé en quatorze logements sociaux, principalement destinés aux seniors. Afin de mener à bien ce projet de rénovation ambitieux, le bailleur a mandaté Christophe Trincal, Expert en relevé 3D et modélisation numérique.
Maquette numérique du patrimoine : Un travail d’équipe pour une rénovation réussie
Collaboration avec le cabinet Cocoon Architecte
Le cabinet Cocoon Architecte, spécialisé dans les projets de logements, bureaux et bâtiments d’enseignement, a l’habitude de travailler avec Christophe TRINCAL de la société Bati Visuel 3D, appréciant sa sensiblité aux projets architecturaux, son excellente lecture des besoins techniques des cabinets d’Architecture et le bon rapport qualité-prix de ses services. Considérant l’aspect patrimonial du bâtiment, l’architecte avait besoin d’une maquette numérique détaillée comprenant des éléments supplémentaires tels que les indications de moulures murales et de plafonds.
Des livrables complets et précis

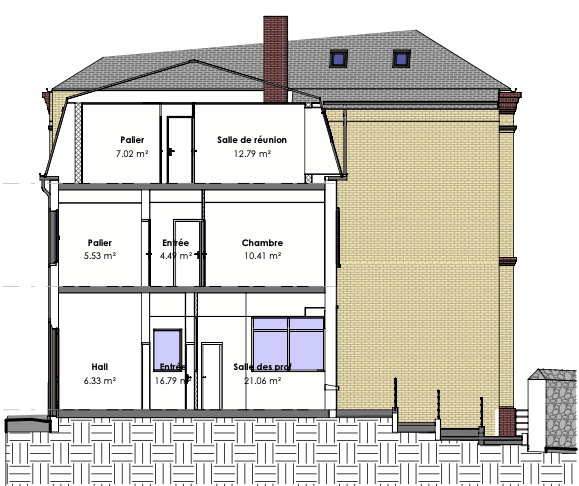

Outre une maquette numérique de l’intégralité des bâtiments et annexe, Christophe a livré un nuage de points assemblé intégrant une visite virtuelle (Leica Truview). Cet outil permet aux différents intervenants d’explorer l’état actuel du bâtiment et de mieux comprendre les différents rendus. Les livrables incluaient également des plans d’étage, les plans de façade, et des coupes, offrant un maximum de contexte pour une prise de décision éclairée.
Scan 3D du patrimoine : La technologie au service de la précision
Un relevé 3D dans des conditions hivernales
Le relevé 3D intérieur et extérieur de la sous-préfecture a été réalisé en seulement 4 jours, malgré des conditions difficiles avec neige et froid. Grâce au scanner Leica BLK360 G1, réputé pour sa longue portée (60 mètres) et sa maniabilité, Christophe a pu capturer avec précision les détails de la toiture anguleuse depuis les velux.
Une modélisation soignée
Une fois le relevé terminé, il s’est consacré à la modélisation sous Revit, un processus qui a duré environ 15 jours. L’assemblage et le nettoyage des nuages de points ont été effectués avec le logiciel Leica Register. La modélisation a été particulièrement méticuleuse, chaque poutre de la toiture datant du 18e siècle ayant été dessinée avec précision, conformément aux exigences de l’architecte.
Scanner Leica BLK360 : L’allié incontournable du relevé 3D
Le Leica BLK360 est un scanner laser compact et performant, idéal pour des projets de relevé de bâtiments patrimoniaux. Sa longue portée et sa maniabilité en font un outil de choix pour capturer des détails complexes, même dans des conditions exigeantes. Grâce à cet équipement, le prestataire de relevé 3D a pu garantir des résultats précis et de qualité pour ce projet ambitieux.
Focus sur Bati Visuel 3D : Expert en relevé et modélisation 3D en Normandie et Ile-de-France
Focus sur Christophe Trincal, Expert en relevé et modélisation 3D
Christophe est un dessinateur CAO de formation, ayant travaillé en bureau d’études VRD et en cabinet de Géomètre-Expert pendant plus de 10 ans sur des dossiers de copropriété.
Depuis 2022 et après avoir suivi une formation en modélisation 3D sur le logiciel REVIT, il s’est lancé à son compte pour proposer des prestations de relevé 3D et de modélisation numérique.
Applications
Avec une sensibilité particulière pour l’Architecture et le Patrimoine, Christophe met à disposition son expertise auprès de nombreux professionnels, pour la numérisation de bâtiments existants, tel que des groupes scolaires, des équipements, infrastructures, maquettes BIM ou pour le relevé de terrain pour aider les paysagistes à concevoir leur projet 3D.
Ses outils et zones d’intervention
Équipements : Scanner Leica BLK360 et les logiciels associés (Register et Cyclone), logiciel Revit
Zones couvertes : Normandie, notamment Rouen et les départements du Calvados (14), de l'Eure (27), de la Manche (50), de l'Orne (61) et la Seine-Maritime (76), ainsi que l’Île-de-France incluant Paris.
