Le scanner 3D incontournable dans le bâtiment ?
Le scanner 3D permet de faciliter la collaboration sur les chantiers de construction
Le scanner 3D est en train de transformer le secteur du bâtiment. Imaginez votre chantier représenté en 3D avec une précision millimétrique ? Votre chantier devient ce qu’on appelle un « jumeau numérique », une représentation exacte de l’état du bâtiment. Et pour en arriver là, quelques passages de scan par zones, et le tout est livré dans un format pris en compte par votre logiciel métier.
Qu’il soit utilisé pour de la conception, du contrôle ou pour de l’exploitation d’infrastructures, le scanner 3D devient omniprésent dans le bâtiment.
Le scan 3D de bâtiment : comment ça marche ?

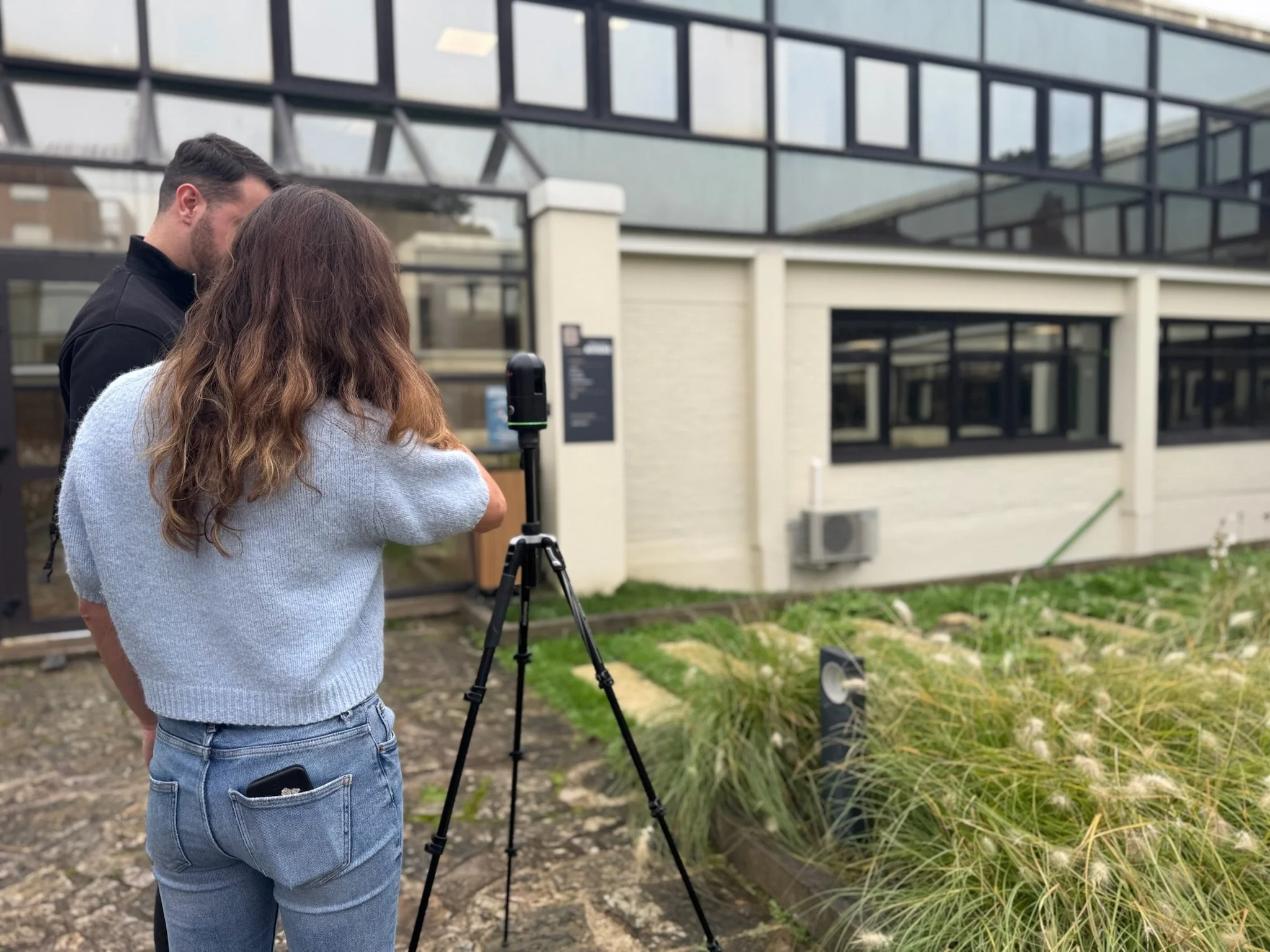

Pour réaliser la numérisation 3D d’un bâtiment, le scanner 3D est placé dans l'espace, qu’il s’agisse de l’intérieur d’une pièce ou d’un appartement, de bureaux, d’un grand hall commercial, d’une façade de cathédrale ou d’une usine. L’équipement émet un faisceau laser rapide qui scan l'ensemble de la pièce en tournant sur lui-même, enregistrant des millions de points, et chacun des points collecté dispose d’une mesure (avec des millions de points par station de scan, c’est certain, vous n’oublierez plus de mesure sur le chantier). Ces données collectées connues sous le nom de "nuage de points" sont chargées et utilisées dans un logiciel métier pour réaliser le livrable souhaité : visite virtuelle documentée, plan 2D ou modélisation 3D/BIM.

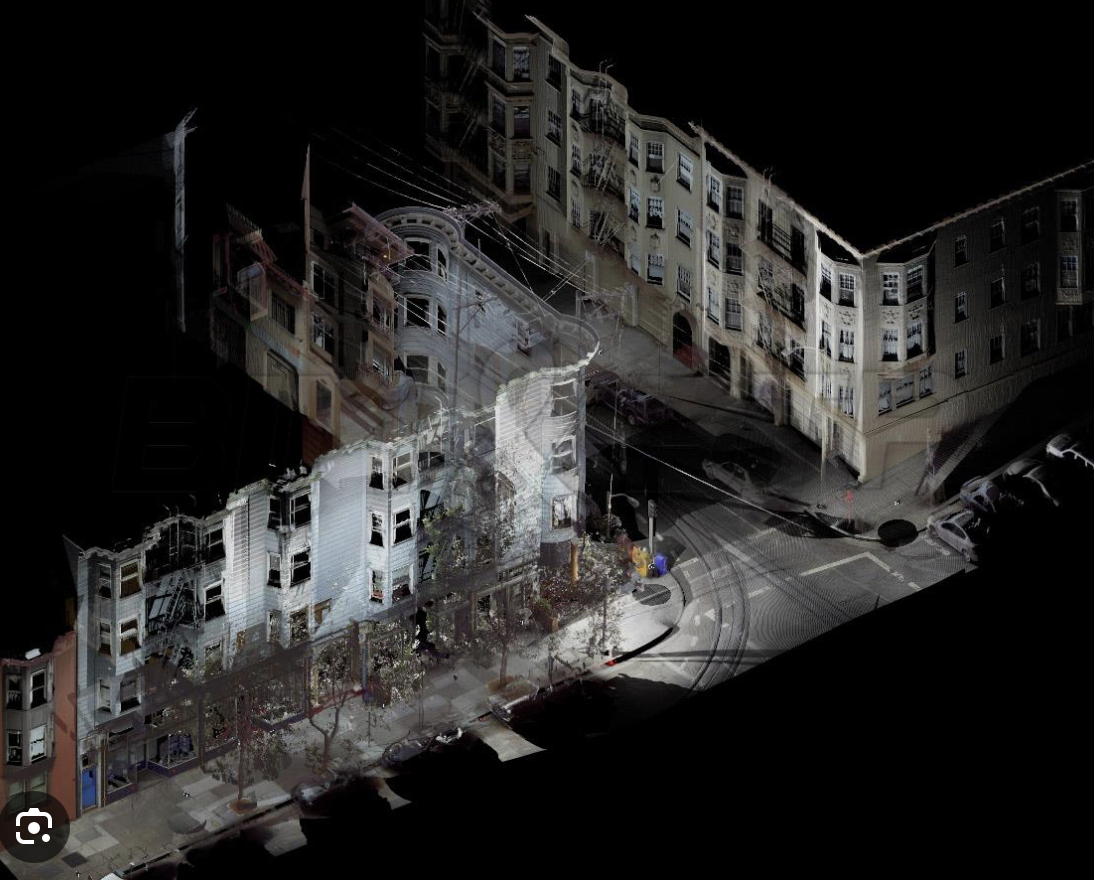

Nuage de points colorisé grâce à l'imagerie du scanner laser 3D
3 atouts du scanner laser dans le bâtiment :
Votre productivité va bondir
La prise de mesures au mètre ruban ou au distancemètre peut être très chronophage. Grâce à la numérisation laser 3D, architectes, artisans ou concepteurs peuvent recueillir des données complètes et précises en une fraction de temps, ce qui permet de réduire considérablement le temps de mesure, de diminuer le temps passé sur le relevé, et donc d’être plus productif. Par exemple, le scanner Leica BLK360 réalise en 20 secondes un scan complet accompagné d’images sphériques.
Vous n’oublierez plus aucune côte, sans compromis sur la précision
L'un des principaux atouts de la numérisation laser 3D est sa capacité à capturer des données extrêmement précises, au millimètre près et en quelques minutes. Ce niveau de précision est inestimable, car il minimise les risques d’oublis de prise de côtes et diminue les erreurs pendant le relevé des espaces.
Vos interlocuteurs se projettent plus facilement dans de la 3D
En créant un modèle 3D très détaillé, vous pouvez manipuler l'espace virtuellement, dessiner dans un « jumeau numérique » ou contrôler la progression d’une construction en comparant le modèle numérisé avec un modèle BIM. Cette technologie facilite également la communication avec vos clients qui peuvent visualiser les plans d’une conception proposée d'une manière plus immersive.
La démocratisation du scanner 3D dans les métiers du bâtiment
Traditionnellement réservé aux géomètres, les utilisateurs sont de plus en plus nombreux avec la démocratisation de la technologie par la facilité d’utilisation et un budget plus accessible. Le meilleur exemple étant le dernier scanner de Leica Geosystems, le Leica BLK360, ultra simple, ultra compact et ultra polyvalent.
De nombreux acteurs ont adopté la technologie :
Architectes : Pour concevoir des projets basés sur des relevés précis.
BIM Managers : Pour générer des modèles BIM ou maquette 3D qui seront utilisés pendant la conception, la construction et l’exploitation du bâtiment.
Géomètres : Pour des relevés d’intérieurs, de façades, et des levés topographiques rapides et fiables.
Entrepreneurs, aménageurs et artisans : Pour améliorer l'efficacité et la précision sur le chantier, assurer une intégration sans faille de leur plan sur l’existant.
Diagnostiqueurs et bureaux d’études : pour évaluer l'état des bâtiments existants, supporter leurs études et préparer les rénovations.
…
Devenez Scanneur et proposez vos prestations de relevé 3D
Le scanner 3D offre aussi des opportunités pour les entrepreneurs souhaitant se reconvertir et proposer des services de numérisation 3D. Scanny a développé un abonnement spécialement pour les créateurs d’entreprise qui comprend l’abonnement pour la location de votre scanner 3D BLK360 et de vos logiciels pour la gestion de vos données, des services d’assistance technique et des tutos pour l’accompagnement à la création d’entreprise. Pour en savoir plus : l’abonnement Scanny pour les créateurs d’entreprise.
Les usages du scanner 3D dans le bâtiment
Relevés topo et modélisation du terrain en amont des chantiers de construction : ils sont réalisés pour établir une compréhension du terrain, partagée avec les acteurs du projet.
Le scan 3D pour l’analyse structurelle : les ingénieurs de bureaux d’études utilisent les scans 3D pour évaluer les conditions structurelles des bâtiments et identifier les déformations, les faiblesses ou les besoins en renforcement.
Le scan 3D pour l’aménagement d’intérieur : des entreprises spécialisées dans la conception et l’aménagement de bureaux réalisent des relevés 3D en amont du projet pour gagner en précision, mais aussi en gain de temps. Avec le scanner 3D, les équipes peuvent effectuer le levé pendant les heures de travail sans gêner les équipes du Client. Aussi, l’entreprise gagne en satisfaction en présentant les conceptions digitales à son client avant validation, dans un environnement 3D réel.
Le scan 3D pour la vérification de la construction au modèle BIM (« Scan to Bim ») : les relevés 3D pendant les phases de travaux permettent de contrôler la conduite du chantier en comparant les relevés tel que construit avec la modélisation BIM ou autre plan.
Gestion et maintenance des infrastructures (ou « facility management ») : une fois le projet terminé, les scans 3D peuvent être utilisés pour gérer et maintenir les infrastructures, faciliter l’inspection, les réparations, les modifications des espaces et les rénovations. Il peut s’agir de bureaux, d’usines, d’infrastructures diverses dans l’énergie.
Le scan 3D pour la rénovation de patrimoine : les bâtiments historiques ont des structures très complexes (ornements sur façades, sculptures, …) qui rendent la prise de côtes particulièrement compliquée. Des entreprises spécialisées dans le patrimoine utilisent le scanner laser 3D pour réaliser des études avant la restauration de bâtiments historiques ou dans le cadre de la sauvegarde par des modélisations 3D.
Un scanner 3D pas cher pour le bâtiment ?
Le scanner 3D n’est plus réservé aux gros chantiers ou aux projets coûteux. Dans un prochain article, Scanny vous parle du chouchou du marché : le scanner laser Leica BLK360 et vous détaille toutes les caractéristiques de ce scanner ultra polyvalent. Article Leica BLK360 : Prix et Fonctionnalités
Un scanner 3D pas cher ? Deux solutions pour démarrer, soit vous investissez dans un matériel d’occasion (souvent une ancienne génération) auprès d’un revendeur ou sur des plateformes de revente comme e-Prisme ou Topotrade, soit vous démarrez votre abonnement scanny et vous démarrez avec un scanner de pointe, sans investissement lourd.
En résumé, le scanner 3D est un atout majeur pour améliorer la précision, gagner du temps et assurer un meilleur suivi de vos projets dans le bâtiment. Pourquoi ne pas l’adopter pour vos prochains chantiers ?
